| 品牌：凯德仪器 | 型号：WDW-20-100G | 类型：全自动压力试验机 |
| 测量范围：1%-***F.S | 测量精度：1% | 最大负荷：20-100KN |
| 重量：1000kg | 适用范围：用于各种金属、非金属及复合材料管材进行环刚度、环柔度、压扁、挠曲水平性能指标的测试。 | 加工定制：是 |

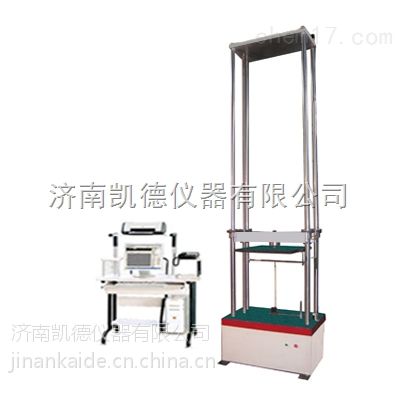

一、微机控制电子式环刚度试验机用途
WDW-G系列微机控制环刚度试验机（大空间*管材直径≤ 3000mm*可根据要求定制）系列，主要用于各种金属、非金属及复合材料管材进行环刚度、环柔度、压扁、挠曲水平性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验过程中，检测管材的承载力、压缩变形等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用。
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
7、增加附具，可进行其它材料的拉伸、压缩、弯曲试验。
二、试验机设计、制造、检验依据下列标准相关条款：
1. GB/T2611-2007《试验机通用技术要求》
2. GB/T9647-2003《热塑性塑料管材环刚度的测定》
3. GB/T16491-2008《电子万能材料试验机》
4. JJF1103-2003《万能试验机计算机数据采集系统评定》
5. GB/T18477-2001《埋地排水用硬聚氯乙烯（ PVC-U ）双壁波纹管材》
6. GB/T21238-2007《玻璃纤维增强塑料夹砂管》
7. GB/T18998.2-2003《工业用氯化聚氯乙烯（ PVC-C ）管道系统第2部分：管材》
8. CJ/T165-2002 《高密度聚乙烯（ HDPE ）缠绕结构壁管材》
9. GB/T7314-2005《金属材料室温压缩试验方法》
10.GB/T14452-1993《金属材料弯曲力学性能试验方法》
11. JJG139－1999《拉力、压力和万能试验机的检定规程》
三、微机控制电子式环刚度试验机主要技术参数
试验机型号WDW-G | 20 | 30 | 50 | 100 | |
1 | 试验力 | 20KN | 30KN | 50KN | 100KN |
2 | 试验机级别 | 0.5级或1级 | |||
3 | 负荷测量范围 | 0.4%-***FS（0.5级）/1%～***FS（1级） | |||
4 | 示值相对误差 | ±0.5%（0.5级）/±1.0%以内（1级） | |||
5 | 试验力分辨力 | 1/±300000F.S（全程分辨力不变） | |||
6 | 变形测量范围 | 0.2%-*** | |||
7 | 力控速率调节范围 | 0.005%-5%FS/S | |||
8 | 力控速率控制精度 | 速率 <0.05%FS时，为±2%设定值以内； 速率 ≥0.05%FS时，为±1%设定值以内； | |||
9 | 变形速率调节范围： | 0.005～5%FS/s； | |||
10 | 变形速率控制精度： | 速率＜0.05%FS/s时，为设定值的±2%以内； 速率≥0.05%FS/s时，为设定值的±1%以内； | |||
11 | 位移速率调节范围： | 0.005～500mm/min； | |||
12 | 位移速率控制精度： | 速率＜0.5mm/min时，为设定值的±1%以内； 速率≥0.5mm/min，为设定值的±0.5%以内； | |||
13 | 试验空间 高度 | 3040mm | |||
14 | 试验空间 宽度 | 680mm | |||
15 | 加载方式 | 电动 | |||
16 | 控制方式 | 微机自动控制 | |||
17 | 电源电压（必须有可靠的接地措施） | ～220V±10% 50Hz； | |||
18 | 电源功率 | 1.50KW | |||
19 | 试验机主机尺寸（长x宽x高） | ≈1000×750×3500 mm | |||
20 | 试验机重量 | ≈1000kg | |||
四、微机控制电子式环刚度试验机主要配置
名称 | 内 容 | 备注 |
主 机 | 四立柱结构框架； 精密滚珠丝杠副 | 1台 2套 |
驱动装置 | 交流伺服调速电机、同步带传动 | 1套 |
负荷传感器 | 轮辐式 | 1只 |
限位安全装置 |
| 1套 |
压缩附具 | 620x620mm | 1件 |
变形测量装置 |
| 1套 |
微机 | 联想/1G/160G/17液晶 | 1台 |
随机工具 |
| 1套 |
随机技术资料 |
| 1套 |
试验机软件 |
| 1套 |
以下内容为选配*另付费
打印机 | 惠普 A4 彩色喷墨 |
三点抗折弯曲装置 | 跨度10-300mm可调；压头Φ2、3、5、10、20mm 选配或定制 |
三点抗折弯曲装置 | 跨度10-1100mm可调；压头Φ10、20、30mm选配或定制 |
四点抗折弯曲装置 | 跨度10-1100mm可调；压头Φ10、20、30mm选配或定制 |
拉伸附具 | 板材拉伸夹具 0～40,40-80mm；圆材拉伸夹具Φ0-40，40-80mm |
其它类夹具 | 线材缠绕式夹具、对夹式夹具、M型杠杆式夹具、橡胶波纹夹具、 家具表面覆料剥离夹具、90°剥离夹具等多种。 |
