| 品牌：凯德仪器 | 型号：GWY-S60 | 弯曲角度：10?30? 90? |
| 弯折次数：可调次/min | 测量范围：60.3mm | 适用范围：对钢管施行平面弯曲试验的测试设备 |
| 加工定制：是 |

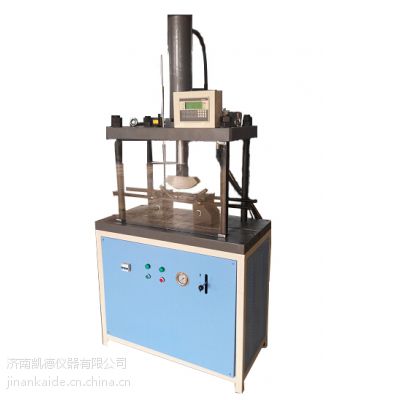

GWY-S60型数显液压钢管弯曲试验机
一、用途
钢管弯曲试验机是对钢管施行平面弯曲试验的测试设备，采用立式结构，产品符合以下标准：
1. 给水衬塑复合钢管CJ136-2007中6.4；
2. 直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；
3. 低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定；
4. 金属管弯曲试验方法GB/T244-2008中的相关要求
本产品是钢管厂和检测单位检验钢管弯曲性能不可少的试验设备。
二、技术指标：
1. 钢管弯曲直径：60.3mm
2. 支辊间距： 可调（适合60.3mm以下钢管弯曲试验）
3. 支辊圆弧半径：根据钢管直径选择
4. 油缸行程 ：400mm
5. 弯曲角度：10?30? 90?，（配备不同的弯心可以改变弯曲角度)
6. 电源： 380V 50Hz
7. 外形尺寸：900×500×1800mm
8. 重量： 850kg
9. 弯头配置表：
9.1给水衬塑复合钢管CJ136-2007
钢管外径 | 弯曲度数 | 弯头曲率半径 | 弯头曲率半径（镀锌后） | 备注 |
26.9mm | 10? | 26.9*8mm | ||
33.7mm | 10? | 33.7*8mm | ||
42.4mm | 10? | 42.4*8mm | ||
48.3mm | 10? | 48.3 *8mm | ||
60.3mm | 10? | 60.3*8mm |
9.2钢塑复合管GB/T28897-2012（环氧类涂塑复合钢管）
钢管外径 | 弯曲度数 | 弯头曲率半径 | 弯头曲率半径（镀锌后） | 备注 |
21.3mm | 30? | 21.3*8mm | ||
26.9mm | 30? | 26.9*8mm | ||
33.7mm | 30? | 33.7*8mm | ||
42.4mm | 30? | 42.4*8mm | ||
48.3mm | 30? | 48.3*8mm | ||
60.3mm | 30? | 60.3*8mm |
9.3直缝电焊钢管GB/T13793-2008
钢管外径 | 弯曲度数 | 弯头曲率半径 | 弯头曲率半径（镀锌后） | 备注 |
21.3mm | 90? | 21.3*6mm | ||
26.9mm | 90? | 26.9*6mm | ||
33.7mm | 90? | 33.7*6mm | ||
42.4mm | 90? | 42.4*6mm | ||
48.3mm | 90? | 48.3*6mm | ||
60.3mm | 90? | 60.3*8mm |
9.4 GB-T 3091-2001低压流体输送用焊接钢管
钢管外径 | 弯曲度数 | 弯头曲率半径 | 弯头曲率半径（镀锌后） | 备注 |
21.3mm | 90? | 21.3*6mm | 21.3*8mm | |
26.9mm | 90? | 26.9*6mm | 26.9*8mm | |
33.7mm | 90? | 33.7*6mm | 33.7*8mm | |
42.4mm | 90? | 42.4*6mm | 42.4*8mm | |
48.3mm | 90? | 48.3*6mm | 48.3*8mm | |
60.3mm | 90? | 60.3*6mm | 60.3*8mm |
三、主要配置：
1．主机 1台
2.液压控制系统 1套
3.弯头 1套
4.防护网 1套
5.支撑附具 1套
