| 加工定制：是 | 品牌：凯德仪器 | 型号：WDW-01-5 |
| 类型：电子万能试验机 | 测量范围：0.005-5kN | 精度：1% |
| 调速范围：0.005～500mm/min | 最大负荷：0.05-5kN | 拉伸空间：800mm |

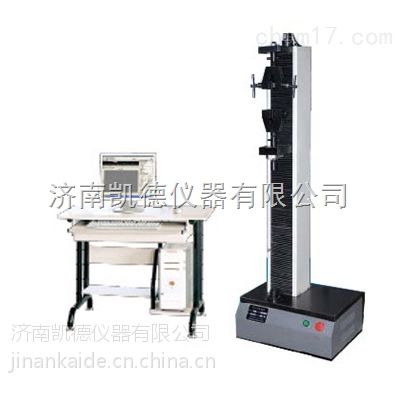

WDW-01-5微机控制电子万能试验机
一、产品型号: WDW-X
二、产 品名称: 微机控制电子式万能试验机(悬臂结构)
WDW-X系列微机控制电子式万能试验机(悬臂结构)系列，主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
1、带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2、具有试验结束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4、自建强大的试验数据库，试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6、可切换显示多种试验曲线：力－位移曲线、力－时间曲线、位移－时间曲线等。试验曲线局部放大，多曲线叠加比较。
注：增加附具 可完成其他材料的拉伸、压缩、弯曲等试验检测。
三、试验机设计、制造、检验依据下列标准相关条款
1）.GB/T2611-2007《试验机通用技术要求》
2）.JJF1103-2003《万能试验机计算机数据采集系统评定》
3）.JJG139－1999《拉力、压力和万能试验机的检定规程》
4）.GB/T228-2008《金属材料室温拉伸试验方法》
5）.GB/T7314-2005《金属材料室温压缩试验方法》
6）.GBT18242-2008弹性体改型沥青防水卷材
7）.JGJ/T70-2009 建筑砂浆基本性能试验方法标准
8）.JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统
9）.GB/T 3195-2008《铝及铝合金拉制圆线材》
10）.GB/T232-1999 《金属材料弯曲试验方法》
11）.GB/T 1447-2005 《纤维增强塑料拉伸性能试验方法》
12）.GB/T 1448-2005 《玻璃纤维增强塑料压缩性能试验方法》
13）.GB/T 1449-2005 《纤维增强塑料弯曲性能试验方法》
14）.GB/T8813-2008《硬质泡沫塑料压缩试验方法》
15）.JG/158-2004胶粉聚苯颗粒外墙外保温系统
16）.GB／T 328.1~27-2007《建筑防水卷材试验方法》
17）.JG/T 24-2000 合成树脂乳液砂壁状建筑涂料
四、试验机主要技术指标
试验机型号 WDW-X | 005 | 01 | 02 | 05 | 1 | 2 | 3 | 5 | |
1 | 试验力 | 50N | 100N | 200N | 500N | 1000N | 2000N | 3000N | 5000N |
2 | 试验机级别 | 0.5级 1级 | |||||||
3 | 负荷测量范围 | 0.4%-***FS（0.5级）/1%～***FS（1级） | |||||||
4 | 示值相对误差 | ±0.5%（0.5级）/±1.0%以内（1级） | |||||||
5 | 试验力分辨力 | 1/±300000F.S（全程分辨力不变） | |||||||
6 | 变形测量范围 | 0.2%-*** | |||||||
7 | 力控速率调节范围 | 0.005%-5%FS/S | |||||||
8 | 力控速率控制精度 | 速率 <0.05%FS时，为±1%设定值以内； 速率 ≥0.05%FS时，为±0.5%设定值以内； | |||||||
9 | 变形速率调节范围： | 0.005～5%FS/s； | |||||||
10 | 变形速率控制精度： | 速率＜0.05%FS/s时，为设定值的±1%以内； 速率≥0.05%FS/s时，为设定值的±0.5%以内； | |||||||
11 | 位移速率调节范围： | 0.005～500mm/min；（速可到1000mm/min） | |||||||
12 | 位移速率控制精度： | 为设定值的±0.2%以内； | |||||||
13 | 恒力、恒变形、恒位移控制范围 | 0.5%-----***FS | |||||||
14 | 恒力、恒变形、恒位移控制精度 | 设定值≥10%FS时，为设定值的±0.5%以内 设定值＜10%FS时，为设定值的±1%以内 | |||||||
15 | 有效拉伸试验空间 | 800mm可以定做加高 | |||||||
16 | 有效压缩试验空间 | 700mm | |||||||
17 | 侧面有效跨度 | 75mm | |||||||
18 | 电源电压（必须有可靠的接地措施） | ～220V±10% 50Hz | |||||||
19 | 机器功率 | 400w | |||||||
20 | 主机外型尺寸(长宽高) | 410x430x1550mm | |||||||
21 | 机器重量 | ≈120kg | |||||||
