| 加工定制：是 | 品牌：凯德仪器 | 型号：WDW-10-500 |
| 类型：电子万能试验机 | 测量范围：0.02-500kN | 精度：1% |
| 调速范围：0.0025—500mm/min | 最大负荷：10-50kN | 拉伸空间：650mm |

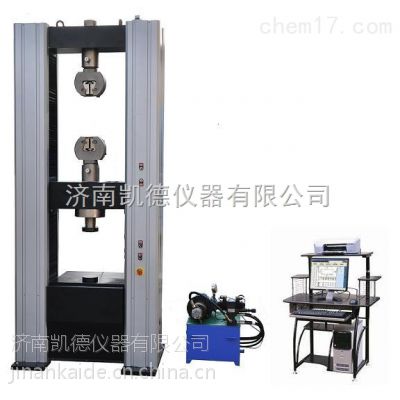

WDW系列微机控制电子万能试验机（落地式）
一、用途：
WDW系列微机控制电子万能试验机（落地式）主要用于金属、非金属材料的拉伸、压缩、弯曲、剪切、撕裂等力学性能的测试和分析研究，可根据GB、***、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理，是科研院所、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。改设备完全满足GB/T228-2010《金属材料室温拉伸方法》的要求。
二、性能特点：
1 主机
1.1主机采用落地式框架结构，强度高、变形小，外形美观大方；
1.2 采用进口高精度滚珠丝杠，传动高效平稳；
1.3 采用美国世铨高精度轮辐式负荷传感器，测量精度高，稳定性好；
1.4 传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.5 采用日本松下交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过
压、过载等保护装置，调速比可大1:100000；
1.6 夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.7 特殊工艺***试验机同轴度，很好的消除了不规则试样对传感器的影响。
2 控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准32位A/D转换通道组成。分辨率达1/500000，全程不分档；
3、选用BB、AD、Xilinx等原装***集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测"；
5、电子测量系统无电位器等模拟元件，***互换性，方便维修更换。
三、规格参数：
产品型号 | WDW-10 | WDW-20 | WDW-50 | WDW-100 | WDW-200 | WDW-300/500 | ||
试验力 | 10kN | 20kN | 50kN | 100kN | 200kN | 300kN/500KN | ||
测量范围 | 试验力的0.2%—*** | |||||||
试验力示值准确度 | 优于示值的±0.5% | |||||||
试验力分辨力 | 1/500000（全程不分档或等效七档） | |||||||
横梁位移 测量精度 | 分辨***于0.001mm | |||||||
变形测量精度度 | 在引伸计满量程的2%-***范围内，优于±0.5% | |||||||
试验调速范围 | ≤100KN 0.0025—500mm/min ≥200KN 0.0025-300mm/min | |||||||
速度控制精度 | ±1%(0.0025~10mm/min); ±0.5%(10~500mm/min) | |||||||
恒力、恒变形 恒位移控制 范围 | 0.2%-***FS | |||||||
恒力、恒变形 恒位移控制精度 | 设定值＜10%FS时，设定值的±1%以内 设定值≥10%FS时，设定值的±0.1%以内 | |||||||
变形速率 控制精度 | 速率<0.05%fs时为±2.0%设定值内<> 速率≥0.05%FS时为±0.5%设定值内 | |||||||
夹 具 | 形式 | 楔形夹具体 | ||||||
平钳口 | 0-7mm | 0-14mm | 0-20mm/ 0-27mm | |||||
圆钳口 | φ4-φ9mm | φ4-φ14mm | φ9-φ32mm | |||||
拉伸空间 | 600mm | |||||||
压缩空间 | 600mm | |||||||
有效试验宽度 | 450mm | 570mm | ||||||
整机电源 | 单相220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
工作环境 | 室温—35℃,相对湿度不超过80% | |||||||
主机尺寸 | 830×550×1900mm | 1000×750×2260mm | 1110×760×2600mm | |||||
重量 | 600kg | 1000kg | 1500kg | |||||
注：以上配置属于标准配置，具体可根据客户要求定做。
